Високофреквентни заваривач у чврстом стању унутар сувог трансформатора

Овај високофреквентни заваривач ТЕНИЕС са унутрашњим сувим трансформатором је специјално дизајниран за заваривање цеви са равним шавом.

Он усваја компоненте велике снаге америчког ИР ИРФП460 МОСФЕТ-а и немачке ИКСИС компаније ДСЕИ60-06А диоде за брзи опоравак. Кондензатор велике снаге Ц и индукторски калем Л чине паралелно резонантно коло високог напона у струјном режиму, којем није потребан излазни трансформатор. Дакле, не само да побољшава ефикасност, већ и повећава поузданост заваривача.

ТЕНИЕС СЦР Унутар сувог трансформатора за високофреквентни заваривач у чврстом стању Увод

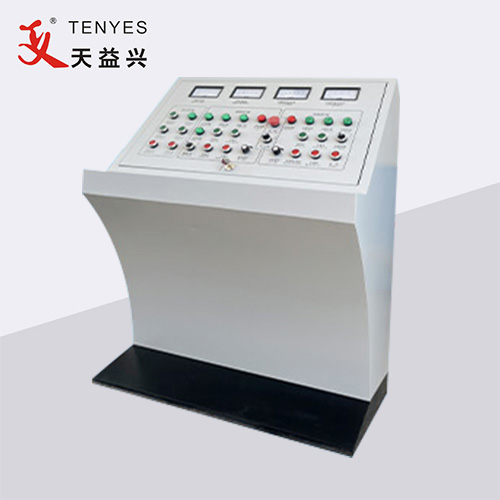

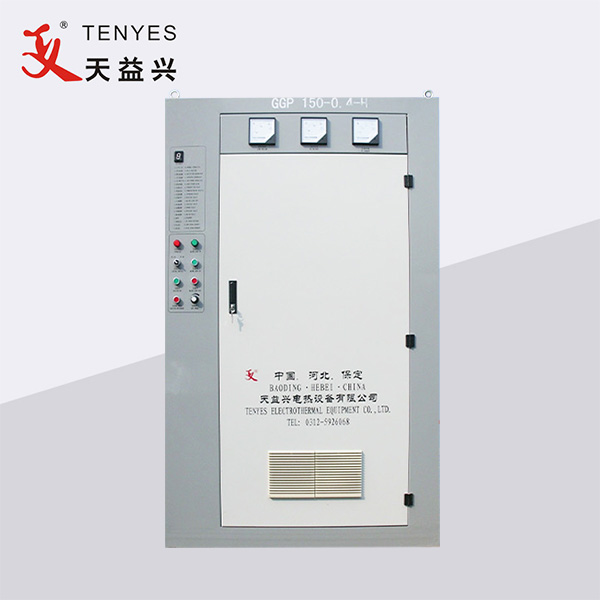

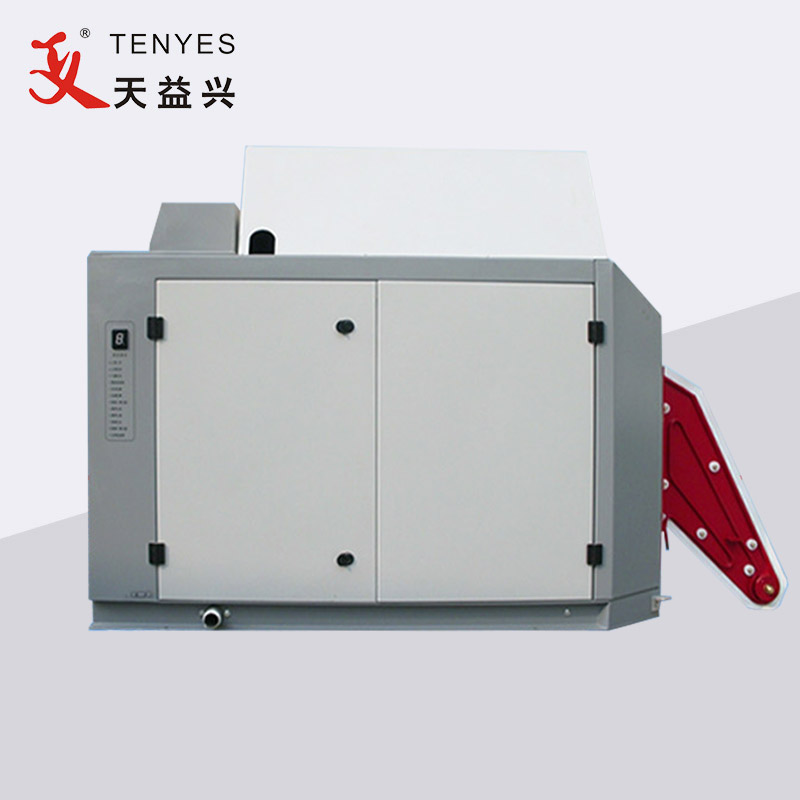

Овај ТЕНИЕС СЦР Инсиде Дри Трансформер високофреквентни заваривач у чврстом стању је најстабилнији заваривач цеви, и овај заваривач са 1-годишњом гаранцијом. Високофреквентни заваривач ТЕНИЕС СЦР унутрашњег сувог трансформатора се углавном састоји од исправљачког кабинета, инвертерског ормара (укључујући клима уређај), конзоле, система за хлађење и трансформатора за смањење. Ми усвајамо традицију СЦР исправљања технологије. Можемо да произведемо високофреквентни заваривач СЦР унутрашњег сувог трансформатора у чврстом стању од 50КВ до 1200КВ.

ТЕНИЕС СЦР Унутар сувог трансформатора, параметар високофреквентног заваривача у чврстом стању (спецификација)

ТЕНИЕС СЦР Унутар сувог трансформатора, високофреквентни високофреквентни заваривач, карактеристике и примена

Заваривач Обим примене високофреквентног заваривача СЦР унутрашњег сувог трансформатора у чврстом стању:

Углавном се користи за заваривање различитих врста уздужних челичних цеви као што су нискоугљенични челик, челик високе чврстоће, легирани челик итд.

Карактеристике високофреквентног заваривача СЦР унутрашњег сувог трансформатора у чврстом стању:

1. Нема високог напона, сигуран, поуздан и ефикасан.

2. Главне компоненте су међународни познати брендови, као што су: ИР, ИКСИС и Сиеменс, итд.

3. Контролни круг са двоструком повратном спрегом напона и струје, стабилна регулација, висока прецизност, мале сметње.

4. Опсег снаге је подесив без степена од 0-100%, са системима заштите од пренапона, прекомерне струје и других кварова.

5. Приказ радног статуса је дигиталан, операција је једноставна, а одржавање је згодно.

6. Квалитет заваривања је добар, а ширина и топлота завара су уједначени.

Детаљи високофреквентног заваривача у чврстом стању ТЕНИЕС СЦР унутрашњег сувог трансформатора

Основни принцип високофреквентног заваривача у чврстом стању СЦР унутрашњег сувог трансформатора: након што се обична трофазна наизменична струја смањи од стране трансформатора, она улази у ормар исправљача и постаје континуално подесива једносмерна струја након веза за исправљање, регулацију напона и филтрирање. ; Затим улази у инвертерски мост (главна компонента напајања користи транзистор велике снаге МОСФЕТ) и прелази у струју високе фреквенције, која се може користити за индукционо грејање снабдевањем корита за оптерећење. Инвертерска јединица за напајање има модуларну структуру, сваки пар енергетских јединица може да произведе више од 50КВ, а број коришћених јединица за напајање је различит у зависности од снаге опреме. Корито је у облику серијско-паралелне мешовите резонанце, нема високог напона и нема излазног трансформатора.
