КЛАСИФИКАЦИЈА ВИСОКОФРЕКВЕНЦИЈСКОГ НАПАЈАЊА ЧВРСТОГ СТАЊА

Попут високофреквентне вакуумске цеви, иако су основни принципи слични. Висока фреквенција чврстог стања такође се може класификовати у различите типове према различитим захтевима као што су употреба, компоненте, снага и фреквенција.

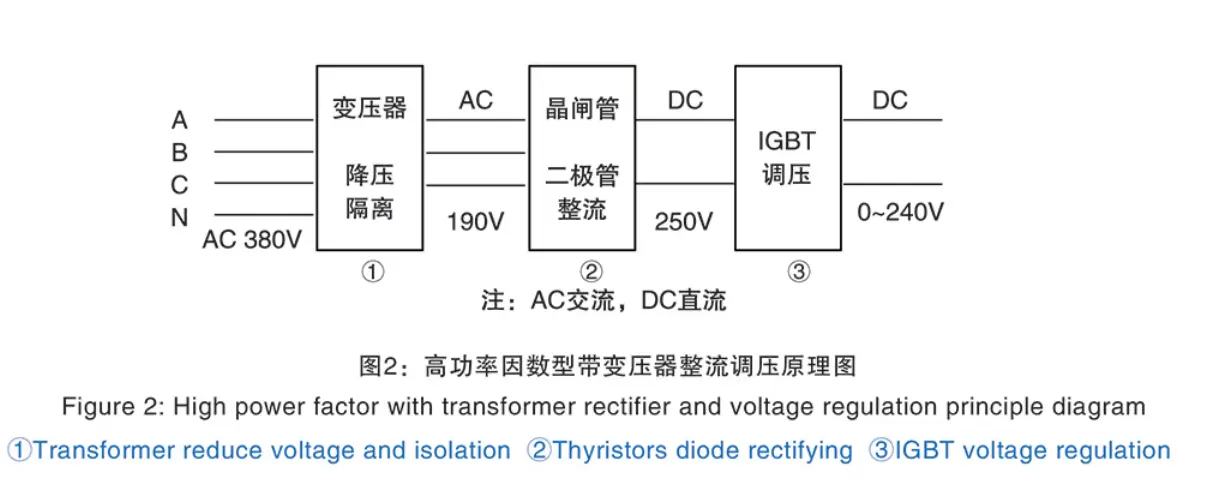

1. Класификован према исправљачкој регулацији напона: Тиристори (СЦР) се могу користити за довршавање истовремене исправљања и регулације напона, или прво користити исправљање диода или тиристора, а затим користити ИГБТ регулацију напона. Користите ИГБТ регулацију напона за побољшање фактора опреме. може уштедети електричну енергију и додатно побољшати квалитет заваривања.

2. Према улазном терминалу има ли трансформатор или не може класификовати две врсте, ако предњи нема трансформатора онда ће нормално пост-позади високофреквентни део додати високофреквентни трансформатор да би се остварила изолација између индуктора и мреже. Ако имате улазну трансформаторску опрему, тада ће бити подељен екстерни трансформатор уроњен у уље и суви трансформатор.

3. Према компонентама које се користе у инвертерском мосту, постоје нисконапонски МОС (транзистор са ефектом поља), високонапонски МОС, ИГБТ (изоловани биполарни транзистор капије) и тако даље. Било да су високонапонски или нисконапонски МОС, нови тип СИЦ-МОС компоненте могу имати уместо њих. губитак, високи отпорни напон, брза фреквенција пребацивања итд. То је тренутна алтернативна компонента нормалних МОС компоненти, такође може заменити ИГБТ да постане први избор за нискофреквентну опрему. Сиц компоненте се могу користити у свим серијама производа наше компаније. и након многих провера на лицу места. купац може да бира са поверењем.

4. Према различитој вези резонантног кола резервоара, подељен је на два типа: серијски и паралелни, као што је приказано у наставку:

5. Према начину уградње, постоје два типа: одвојени заваривач и компактни заваривач. Одвојени заваривач значи да исправљач и инвертер чине два ормарића одвојено. Компактни заваривач значи да орман исправљача и инвертерски ормар чине све-у-једном орман. И серијски и паралелни имају одвојене завариваче и компактне завариваче. Генерално, опрема мале снаге бира компактни заваривач, а опрема велике снаге бира одвојени заваривач.

6. на тренутном тржишту, серијска резонанција обично користи високонапонски МОС или ИГБТ, а паралелна резонанција користи нисконапонски МОС. Нема улазног опадајућег трансформатора за серијску резонанцију, али високофреквентни трансформатор ће морати да се стави после задњег инвертерског моста. За паралелне високе фреквенције неким је потребан улазни опадајући трансформатор, а некима је потребна регулација напона високе фреквенције након резонанције.

Сви различити типови извора енергије високе фреквенције имају своје карактеристике, а следећа опрема наше компаније ће имати детаљан опис.
