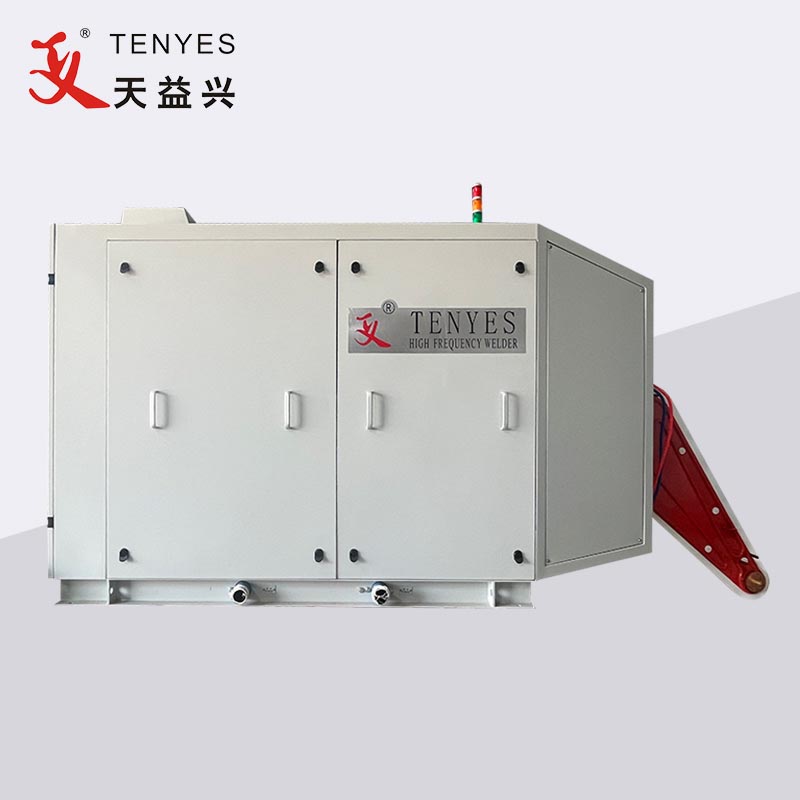

СиЦ-МОСФЕТ високофреквентни апарат за заваривање цеви у чврстом стању

Како се технологија побољшала, недавно је за високофреквентни заваривач у чврстом стању усвојен полупроводнички материјал треће генерације назван СиЦ-МОСФЕТ.

Карактеристике перформанси СиЦ-МОСФЕТ полупроводничких материјала треће генерације

1. Отпорност на високу температуру и висок притисак: СиЦ има широки појас око 3 пута већи од Си, тако да може реализовати уређаје за напајање који могу стабилно да раде чак и под условима високе температуре. Јачина поља изолационог пробоја СиЦ-а је 10 пута већа од Си, тако да је могуће произвести високонапонске уређаје за напајање са већом концентрацијом допинга и тањим слојем дебљине филма у поређењу са Си уређајима.

2. Миниатуризација уређаја и мала тежина: Уређаји од силицијум карбида имају већу топлотну проводљивост и густину снаге, што може поједноставити систем одвођења топлоте, како би се постигла минијатуризација уређаја и мала тежина.

3. Низак губитак и висока фреквенција: Радна фреквенција уређаја од силицијум карбида може достићи 10 пута већу од уређаја на бази силицијума, а ефикасност се не смањује са повећањем радне фреквенције, што може смањити губитак енергије за скоро 50%; Истовремено, због повећања фреквенције, смањује се запремина периферних компоненти као што су индуктивност и трансформатори, а смањују се запремина и трошкови осталих компоненти након састава система.

Предности високофреквентног заваривача цеви у чврстом стању СиЦ-МОСФЕТ-а

1,60% мањи губитак од Си-МОСФЕТ уређаја, ефикасност инвертора за заваривање се повећава за више од 10%, ефикасност заваривања се повећава за више од 5%.

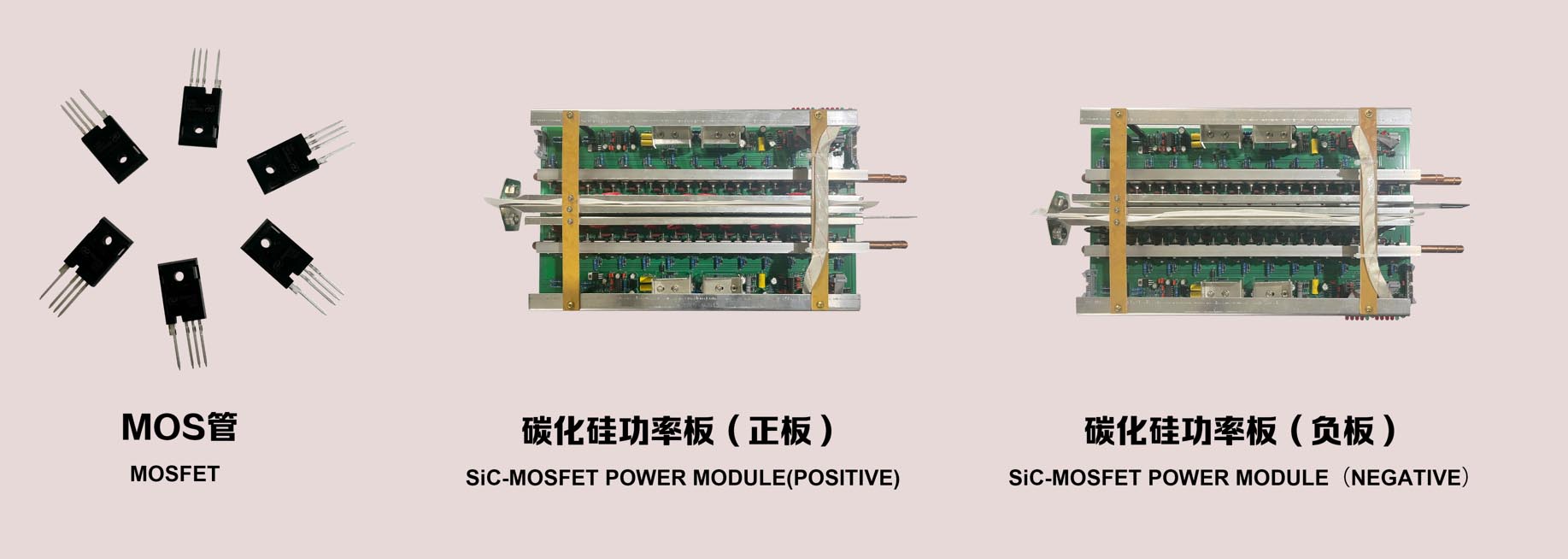

2. Појединачна густина снаге СиЦ-МОСФЕТ-а је велика, састављена количина је у складу са тим смањена, што директно смањује тачке квара и спољашње електромагнетно зрачење, и побољшава поузданост инвертерске јединице за напајање.

3.СиЦ-МОСФЕТ издржи напон већи од оригиналног Си-МОСФЕТ-а, ДЦ називни напон заваривача је повећан у складу са претпоставком да се осигура безбедност (280ВДЦ за паралелни резонантни заваривач и 500ВДЦ за серијски резонантни заваривач). Фактор снаге на страни мреже ≥ 0,94 .

4. Губитак новог СиЦ-МОСФЕТ уређаја је само 40% Си-МОСФЕТ-а, под одређеним условима хлађења, фреквенција пребацивања може бити већа, серијски резонантни Си-МОСФЕТ заваривач усваја технологију удвостручавања фреквенције, усваја СиЦ-МОСФЕТ може директно дизајнирати и производити до 600КХз високофреквентни заваривач.

5. Нови СиЦ-МОСФЕТ апарат за заваривање ДЦ напон се повећава, фактор снаге на страни мреже је висок, наизменична струја мала, хармонична струја мала, трошкови напајања и дистрибуције купаца су знатно смањени, а ефикасност напајања је ефективно побољшана.
